Батарейные золоулавливающие циклоны серии БЦ-259 используются в промышленной сфере в Аягозе для улавливания золы сухим способом. Золоуловители устанавливаются в цехах со стационарными паровыми и водогрейными котлами, продуктами переработки которых являются дымовые газы, образующиеся в процессе сжигания твердого топлива.
Конструкция и технические параметры циклонов-золоуловителей БЦ-259

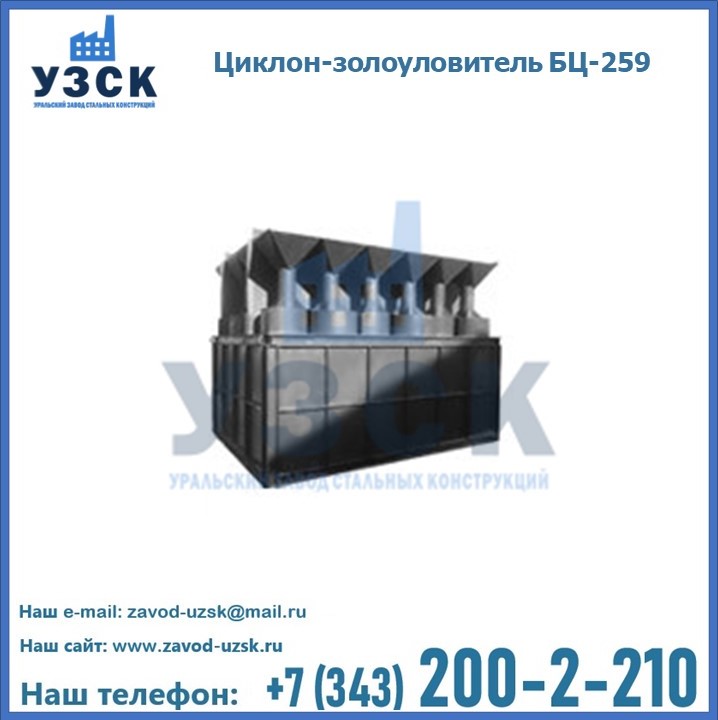

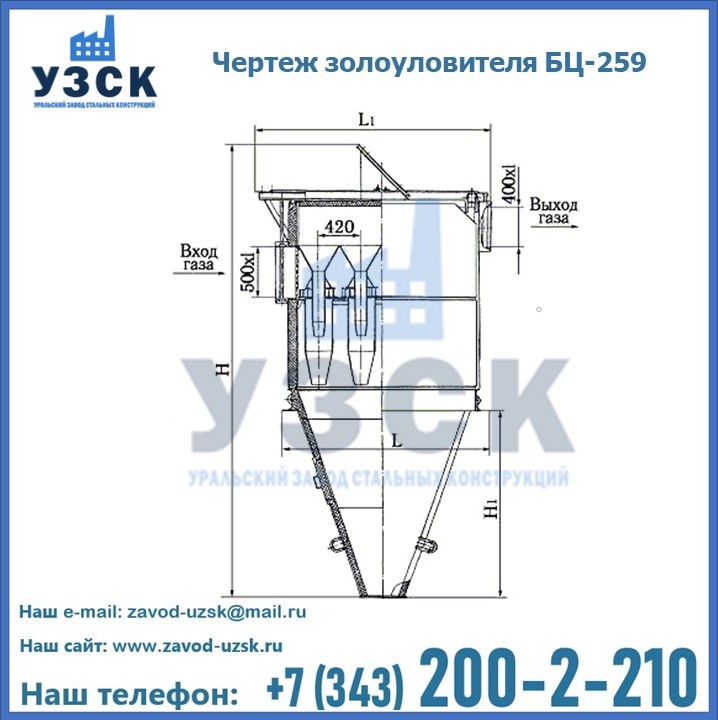

Золоуловитель батарейного типа БЦ-259 состоит из циклонных элементов, заключенных в защитный кожух, трубной доски, фланцев, панели с теплоизолирующим слоем, бункера, шибера.
Производительность циклон-золоуловителя БЦ-259 характеризуется следующими показателями:
- Коэффициент полезности и эффективности БЦ-259 составляет 90 %.
- Пылеуловитель данной серии имеет гидросопротивление равное 1200 Па.
- Допустимая для эксплуатации золоуловителя t во впускной камере должна быть не более 400 °C.
- Количество циклонных элементов в батарейной установке может быть от 6 до 48.
- Максимальный объем очищаемого воздуха — 32 000 м3/ч.
Основные технические характеристики циклона-золоуловителя БЦ-259
| Типоразмер золоуловителя | Гидравлическое сопротивление, Па | Расход газа макс. м3/с | Габаритные размеры, мм | Масса, кг | Рекомендуемая паропроизводит. т/ч; теплопроизводит. Гкал/ч | ||
|---|---|---|---|---|---|---|---|
| Длина | Ширина | Высота | |||||
| БЦ-259- (3×2) | 1200 | 1,11 | 1430 | 1580 | 3600 | 1850 | 0,93 (0,8) |
| БЦ-259- (3×3) | 1200 | 1,66 | 1980 | 1585 | 3700 | 2500 | 2,0 (1,2) |
| БЦ-259- (4×3) | 1200 | 2,2 | 1980 | 2210 | 4440 | 3200 | 2,5 (1,75) |
| БЦ-259- (4×4) | 1200 | 2,95 | 2400 | 2210 | 4440 | 3600 | 3,84 (2,3) |
| БЦ-259- (4×5) | 1200 | 3,69 | 2820 | 2210 | 4440 | 4000 | 4,0 (2,8) |
| БЦ-259- (6×4) | 1200 | 4,44 | 2390 | 2840 | 4440 | 4800 | 6,5 (4,5) |
| БЦ-259- (6×5) | 1200 | 5,55 | 2810 | 2840 | 4440 | 5600 | 6,5 (4,5) |
| БЦ-259- (6×6) | 1200 | 6,66 | 3230 | 2840 | 4440 | 6300 | 10,0 (7,0) |
| БЦ-259- (6×7) | 1200 | 7,77 | 3650 | 2840 | 5160 | 7400 | 10,0 (7,0) |
| БЦ-259- (6×8) | 1200 | 8,88 | 4070 | 2840 | 5160 | 8100 | 15,0 (10,0) |
Принцип действия циклонов-золоуловителей БЦ-259
Золоуловитель БЦ-259 работает следующим образом:
- Зола вместе с газовоздушными потоками равномерно поступает в элементы батарейного золоуловителя.
- Далее, потоки перемещаются во входную камеру.
- Затем, под воздействием инерционных сил газа, зола переходит по конической части в бункер.
- Газы движутся по спирали направляясь в центр циклона, где давление понижается, а частицы золы оседают на стенки, освобождая тем самым от себя газовоздушные потоки.
- После этого газы устремляются в сторону выхлопной трубы циклона, попадают во всасывающую тягодутьевую установку и выводятся в очищенном виде через дымоход.
Правила эксплуатации золоуловителей БЦ-259
Для обеспечения заявленного уровня эффективности устройства предусмотрен ряд правил эксплуатации циклона-золоуловителя БЦ-259. Соблюдение данных требований позволит надолго сохранить заявленную производительность, а также стабильную бесперебойную работу устройства:
- Сопротивление золоуловителя, при средней нагрузке, должно быть не менее от 40 кгс/м2 (уровень регулируется при помощи шибера). При более низком сопротивлении золоуловитель может засориться зольными отходами.
- Следует исключить проникновение в устройство наружного воздуха. Для этой цели необходимо организовать контроль исправности и стабильности работы запорной арматуры.
- Необходимо регулярно производить опорожнение бункера, допускается заполнение данного элемента не более, чем на 2/3. При заполнении бункера больше указанной нормы будет снижаться качество очистки и производительность оборудования.
- При завершении эксплуатации котельного оборудования необходимо полностью освободить накопительный бункер от зольных масс. Нарушение данного требования приведет к тому, что зола в накопителе отсыреет и в выпускном отверстии может образоваться «пробка».
Область применения батарейных циклонов-золоуловителей БЦ-259 в Аягозе
Золоуловители БЦ-259 используются, как уже говорилось выше, для улавливания и отфильтровывания зольных масс, которые образуются в процессе эксплуатации твердотопливного котельного оборудования. Данная модель совместима с паровыми и водогрейными котлами мощность которых составляет 2,5 – 15 т/ч и 3 – 11,63 МВт.
Производство и продажа золоуловителей БЦ-259
Если вы планируете купить то или иное оборудование, например, циклоны-золоуловители БЦ-259, то рекомендуем заказать данный товар на сайте УЗСК. Мы производим и реализуем продукцию высокого качества по приемлемой цене. Эксперты Уральского Завода Стальных Конструкций в Аягозе проконсультируют вас по всем вопросам, помогут сделать выбор и оформить заказ без лишних временных затрат. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, а также износостойкость и высокую производительность предлагаемого оборудования. Если требуется изготовить циклон нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить циклоны или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
