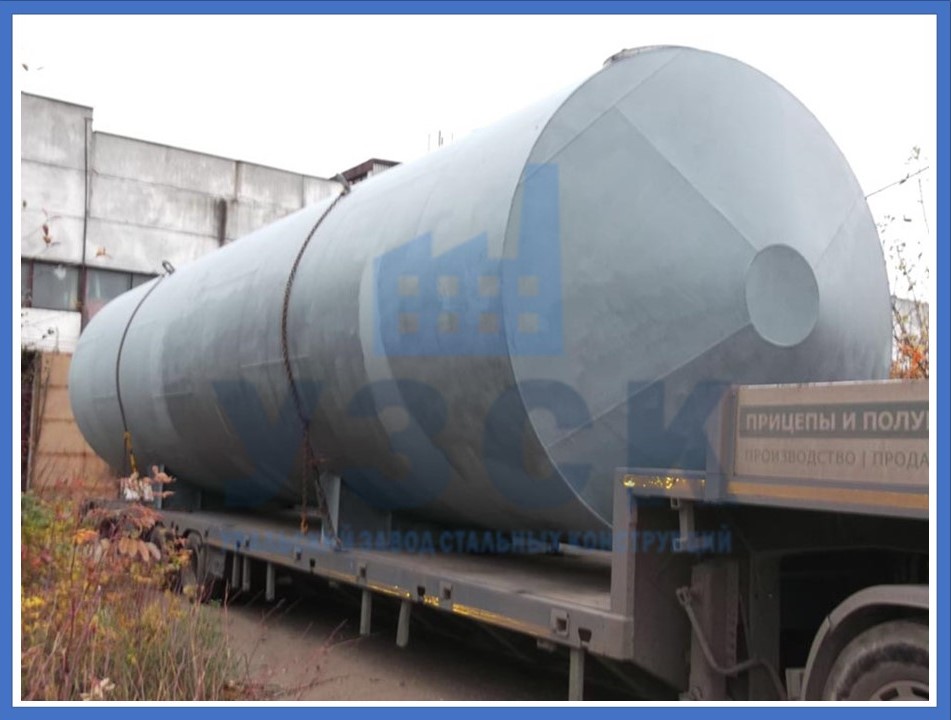

Горизонтальные емкости с неотбортованными коническими днищами используются в Аягозе для хранения и перекачки высокотоксичных жидкостей, обладающих способностью к взрыву и возгоранию. Сам цилиндр цельносварной. Емкость оснащается штуцерами и патрубками при проектировании и установке в технологическую линию. Выдача содержимого может происходить погружным насосом или самотеком. Внутреннее давление не должно превышать 0,07 МПа.
Аппараты ГКК – технические характеристики
Цельносварные емкости с коническим и днищами под углом 140о изготавливают в соответствие ГОСТ Р 52630-2012 и ГОСТ 12621-78. Используется марка стали в соответствии с применением резервуара в определенной климатической зоне. Используют стали Ст3сп5, 09Г2с и подобные низколегированные, нержавеющую 2Х18Н10Т.
Рабочие параметры резервуаров:
- Объем от 1 до 100 м3.
- Рабочая температура от -70 до +300 градусов.
- Отсутствует система терморегуляции.
- Установка наземная.
- Условное рабочее давление в штуцерах до 1,0 МПа.

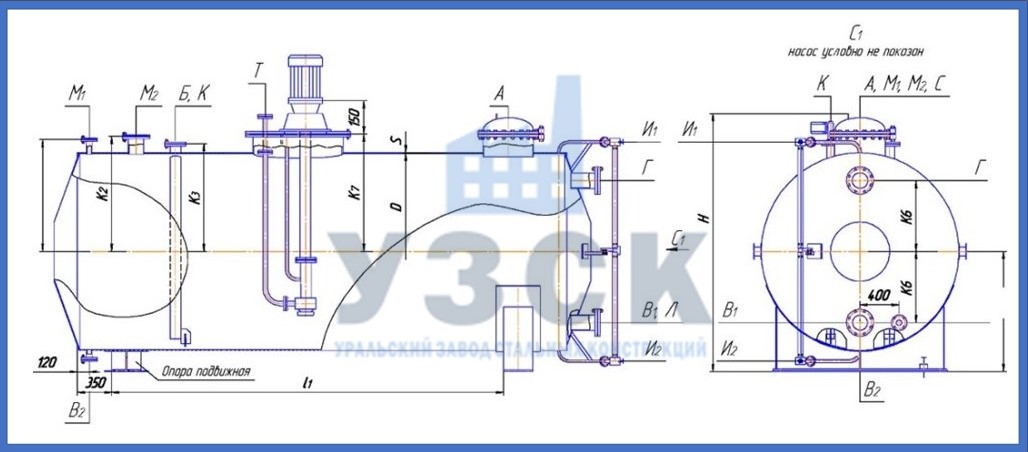

Чертеж емкости ГКК
В зависимости от назначения, в стадии проектирования и разработки деталировок учитывается установка и расположение люков для осмотра и чистки, штуцеры для подключения технологического оборудования и вспомогательных приборов КиП. Рассматриваемые емкости применяют для аккумулирования и передачи жидких и газообразных продуктов, в основном, в отрасли нефтехимии.
Геометрия горизонтальных аппаратов ГКК
Условное обозначение | D,мм | S | L,мм | B,мм | H,мм | масса, кг |
|---|---|---|---|---|---|---|
ГКК 1-1-10-0,07 | 2000 | 8 | 3720 | 2170 | 2685 | 2400 |
ГКК 1-6-10-0,07 | 2000 | 8 | 3720 | 2170 | 3210 | 2770 |
ГКК 1-1-16-0,07 | 2000 | 8 | 5720 | 2170 | 2685 | 3155 |
ГКК 1-6-16-0,07 | 2000 | 8 | 5720 | 2170 | 3210 | 3520 |
ГКК 1-1-25-0,07 | 2400 | 8 | 5850 | 2580 | 2990 | 4095 |
ГКК 1-6-25-0,07 | 2400 | 8 | 5850 | 2580 | 3675 | 4480 |
ГКК 1-1-40-0,07 | 2400 | 8 | 9350 | 2580 | 2990 | 5785 |
ГКК 1-6-40-0,07 | 2400 | 8 | 9350 | 2580 | 3675 | 6180 |
ГКК 1-1-50-0,07 | 3000 | 10 | 7540 | 3210 | 3600 | 7675 |
ГКК 1-6-50-0,07 | 3000 | 10 | 7540 | 3210 | 4230 | 8065 |
ГКК 1-1-63-0,07 | 3000 | 10 | 9540 | 3210 | 3600 | 9200 |
ГКК 1-6-63-0,07 | 3000 | 10 | 9540 | 3210 | 4230 | 9590 |
ГКК 1-1-80-0,07 | 3000 | 10 | 12040 | 3210 | 3600 | 11130 |
ГКК 1-6-80-0,07 | 3000 | 10 | 12040 | 3210 | 4230 | 11520 |
ГКК 1-1-100-0,07 | 3000 | 12 | 15040 | 3210 | 3600 | 15570 |
ГКК 1-6-100-0,07 | 3000 | 12 | 15040 | 3210 | 4230 | 15960 |
Условное обозначение расшифровывается так:
емкость гкк, цельносварная, без внутренних устройств (1) или с погружным насосом (6), объем, рабочее давление.
Производство и продажа емкостей ГКК на УЗСК в Аягозе
Цельносварная емкость с коническими днищами создается с учетом планируемой эксплуатации. На заводе созданы все условия для проведения вальцовочных и сварных работ. До 80 % сварочных процессов выполняются с полной или частичной автоматизацией. Объем работ, выполняемых вручную, ведется аттестованными сварщиками высшей квалификации. Наш завод обладает современными линиями по изготовлению емкостного оборудования.
Если вас интересует, как купить по выгодной цене в компании УЗСК горизонтальный аппарат с коническими днищами, воспользуйтесь контактами на сайте производителя. Наши специалисты ознакомят вас с прайсом на продукцию. Заказ будет принят после уточнения технических вопросов, связанных с эксплуатацией и обвязкой резервуара.
Мы подберем материал изготовления корпуса, в соответствие таблице.
Шифр | Марка стали | Рабочая температура стенки аппарата, оС | |
|---|---|---|---|
минимальная | максимальная | ||
1 | Ст3сп5 ГОСТ 380-71 | -20 | +300 |
2 | 09Г2С ГОСТ 5520 | -60 | +300 |
16ГС ГОСТ 5520-79 | -40 | +300 | |
3 | 12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т ГОСТ 5632-72 | -70 | +300 |
4 | 08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632-72 | -40 | +300 |
В согласованные сроки емкость будет готова к отгрузке самовывозом или по удобному маршруту. Емкость имеет личный номер, паспорт и гарантию на обслуживание сроком 18 месяцев после подключения в работу.
