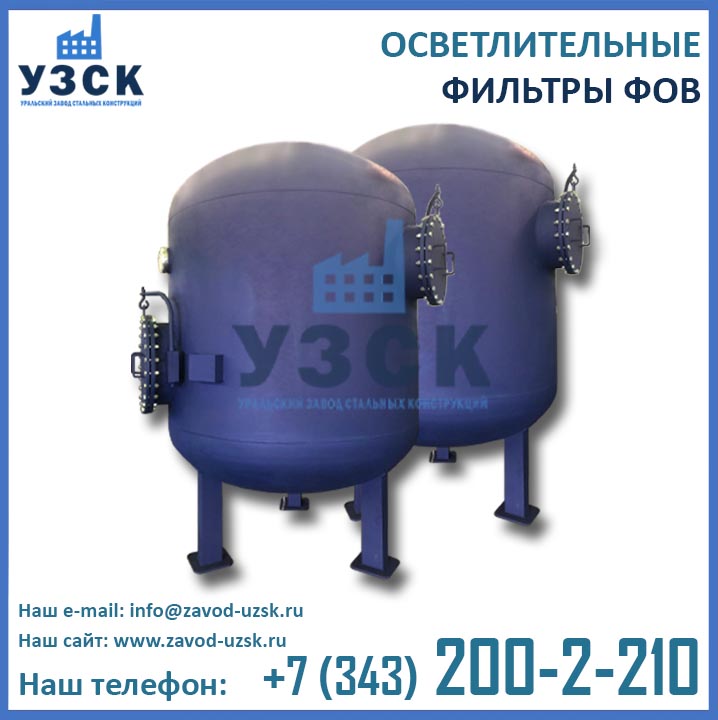

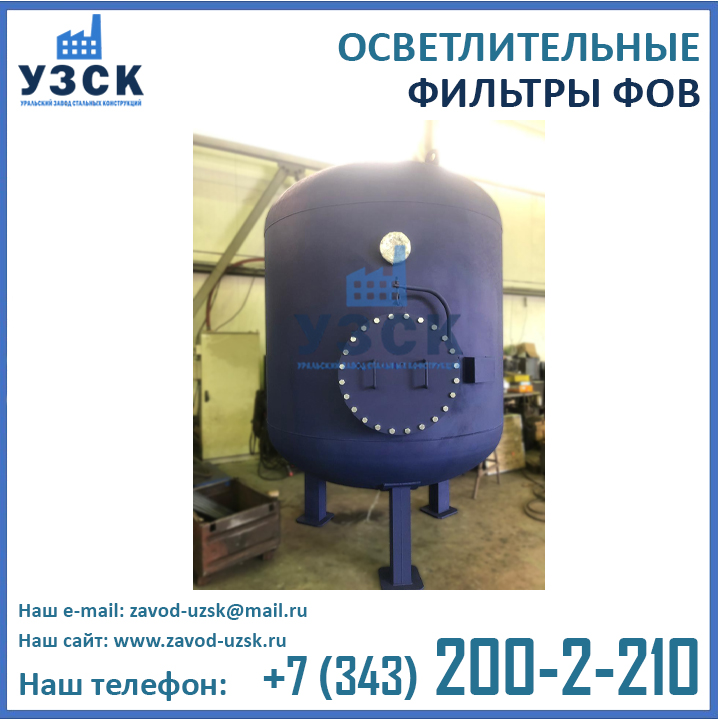

Осветлительные фильтры ФОВ-1К-3,4-0,6 высоко востребованы в системах водоподготовки на электростанциях, а также в котельных (отопительных, промышленных), где применяются для осветления рабочей среды (воды) посредством удаления загрязнений и примесей разного размера.
Базовые характеристики фильтра ФОВ 1К-1,4-0,6
Маркировка | ФОВ-1К-1,4-0,6 |
Кол-во камер | 1 |
Рабочее вещество | вода |
Давление, Ру, бар (Мпа) | 6 (0,6) |
Вес фильтра, кг | 1016 |
Объем, м³ | 1,88 |
Диаметр корпуса, мм | 1400 |
Высота, мм | 3100 |
Температура | 45 оС |
Производительность, м³/ч | 16 |
Высота слоя фильтрующего материала, мм | 1000 |
Схема фильтра ФОВ-1К-1,4-0,6
Основные этапы эксплуатации фильтра однокамерного ФОВ 1,4-0,6
Оборудование применяется как предохранительная и защитная мера рукавных фильтров и рукавов от попадания и прожигания их искрами, которые образуются в процессе сварочных работ и летят в потоке очищаемой среды. Искрогасители ЦГ используют как первую ступень фильтрационной системы при очистке газовоздушной смеси от крупнодисперсной пыли, что существенно уменьшает нагрузку, оказываемую на рукавный фильтр.
Применяются преимущественно в металлургической отрасли, так как в процессе работы с металлом образуется металлическая пыль и искры, их циклон и захватывает. Искрогасители осуществляют забор заискренного и запыленного воздуха с тех мест, где происходит сварка или техническая резка металлов.
Принцип работы и комплектация устройства
Фильтрация воды в однокамерном устройстве ФОВ-1,4-0,6 осуществляется при помощи фильтрующего материала, в роли которого обычно выступает кварцевый песок или антрацит. Иногда также применяются опоки дробленые, горелые породы, керамзит, мраморная крошка и т.п. Примеси, имеющие разную дисперсность, прилипают к поверхности зерен фильтрующего материала, а также задерживаются в его порах.
По мере накопления в фильтрующем материале загрязняющих частиц, уменьшается продуктивность фильтра, поэтому по завершении своего цикла работы трехкамерный фильтр ФОВ-1К-1,4-0,6 подлежит отмывке. Необходимость промывки определяется по гидравлическому сопротивлению. Для этого берутся показатели давления воды с манометров, установленных на поступающем и отводящем трубопроводах и вычисляется их разность.
Для отмывки фильтра ФОВ-1,4-0,6 необходимо поместить фильтрующий материал во взвешенное положение, подать сжатый воздух в устройство через нижнее дренажно-распределительное устройство на 3-5 минут и при помощи насоса подать промывочную осветленную воду в фильтр. Восходящий поток воды будет выбивать примеси и загрязнения из фильтрующих зерен и выносить их из фильтра через верхнее дренажно-распределительное устройство.
Изготовление фильтра ФОВ 1,4-0,6 с одной камерой
Производителем фильтров ФОВ однокамерных диаметром 1,4 м с рабочим давлением 0,6 МПа является Уральский Завод Стальных Конструкций (УЗСК). Производство фильтров ФОВ-1К осуществляется из листовой стали разных марок, в зависимости от условий эксплуатации оборудования. По окончании производственных работ завод УЗСК на собственном аттестованном гидростенде осуществляет гидравлические испытания фильтров ФОВ-1К 3,4-0,6 пробным давлением 0,9Мпа (9 кгс/см). Если у Вас остались вопросы по характеристикам осветлительных фильтров или Вы хотите узнать цены фильтров ФОВ-1К-1,4-0,6, сроки изготовления и условия сотрудничества, свяжитесь со специалистами завода УЗСК по координатам, указанным в разделе «КОНТАКТЫ».
